JT-GELFLOW

必要套件。 安裝程式會自己抓 git、python3 + pip、nodejs + npm，但沒辦法替自己裝 curl。極簡 Linux 沒預裝就先補上：

Debian / Ubuntu	`sudo apt install -y curl`
RHEL / Fedora / Rocky / Alma	`sudo dnf install -y curl`
Arch / Manjaro	`sudo pacman -S --noconfirm curl`
openSUSE	`sudo zypper install -y curl`

curl -fsSL https://raw.githubusercontent.com/jasoncheng7115/jt-gelflow/main/install.sh | sudo bash

git clone https://github.com/jasoncheng7115/jt-gelflow.git /opt/jt-gelflow
cd /opt/jt-gelflow
pip install -r requirements.txt
npm install && npm run build
python3 run.py

網址: http://<伺服器-IP>:8099 （安裝完成會印出實際 URL）
管理: sudo jt-gelflow status / logs / update / uninstall

裝完接著到 Graylog 設輸出。 Graylog → System → Outputs → Add new output → 選 GELF Output；Transport 選 UDP、Destination host 填 JT-GELFLOW 主機 IP、port 12201；存檔後把這個 output 掛到要視覺化的 stream 上即可。完整步驟（含 Logstash / Filebeat 路徑）→ README · 設定 Graylog 把訊息丟到 JT-GELFLOW

四種檢視，一條資料管線。

可用 1 2 3 4 快速鍵切換，同樣的資料、不同的視角。

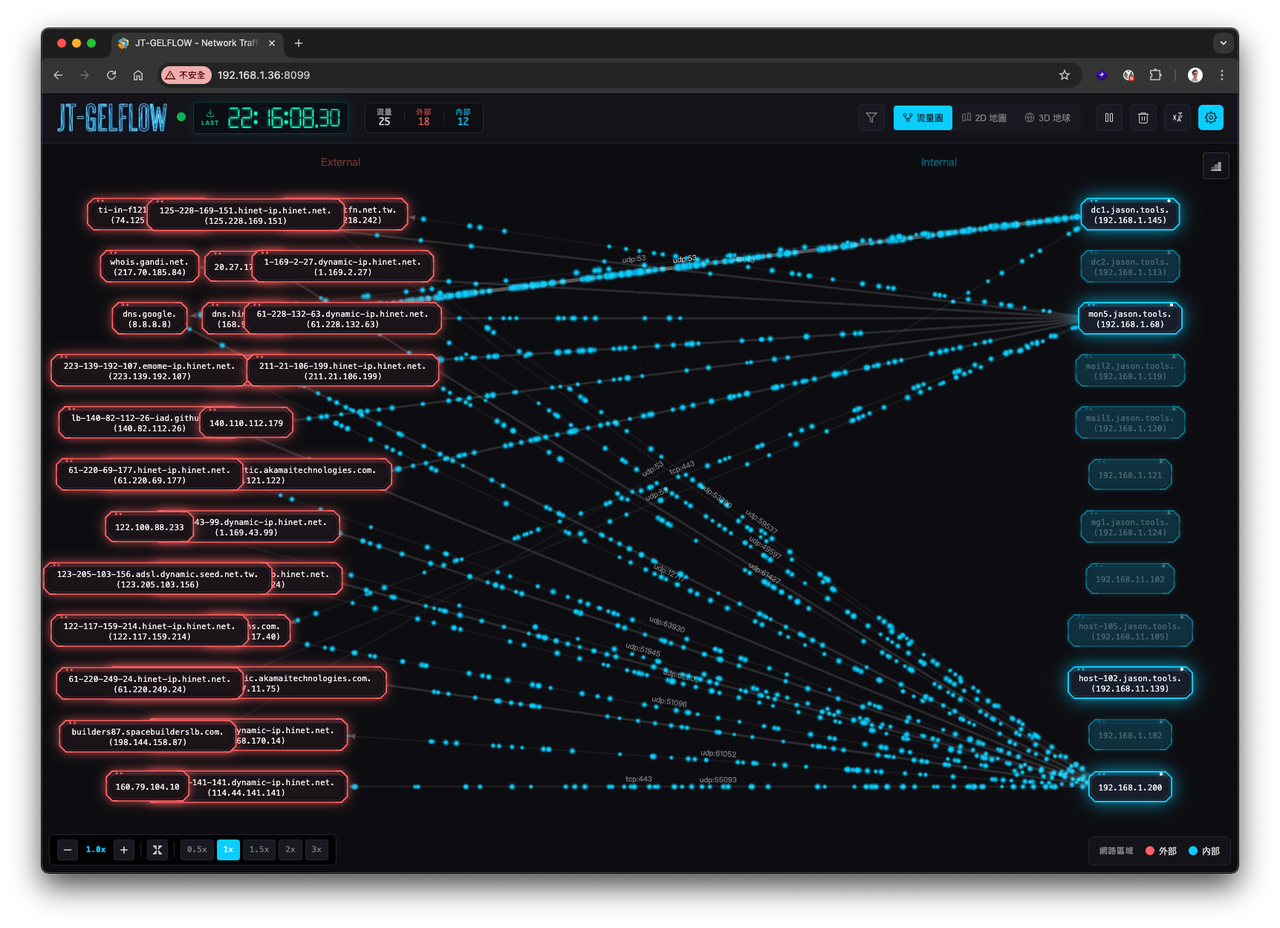

流量圖

2D 動態粒子流量圖。節點以力學模擬自動排版，內外部 IP 分區。粒子速度與密度反映實際流量。

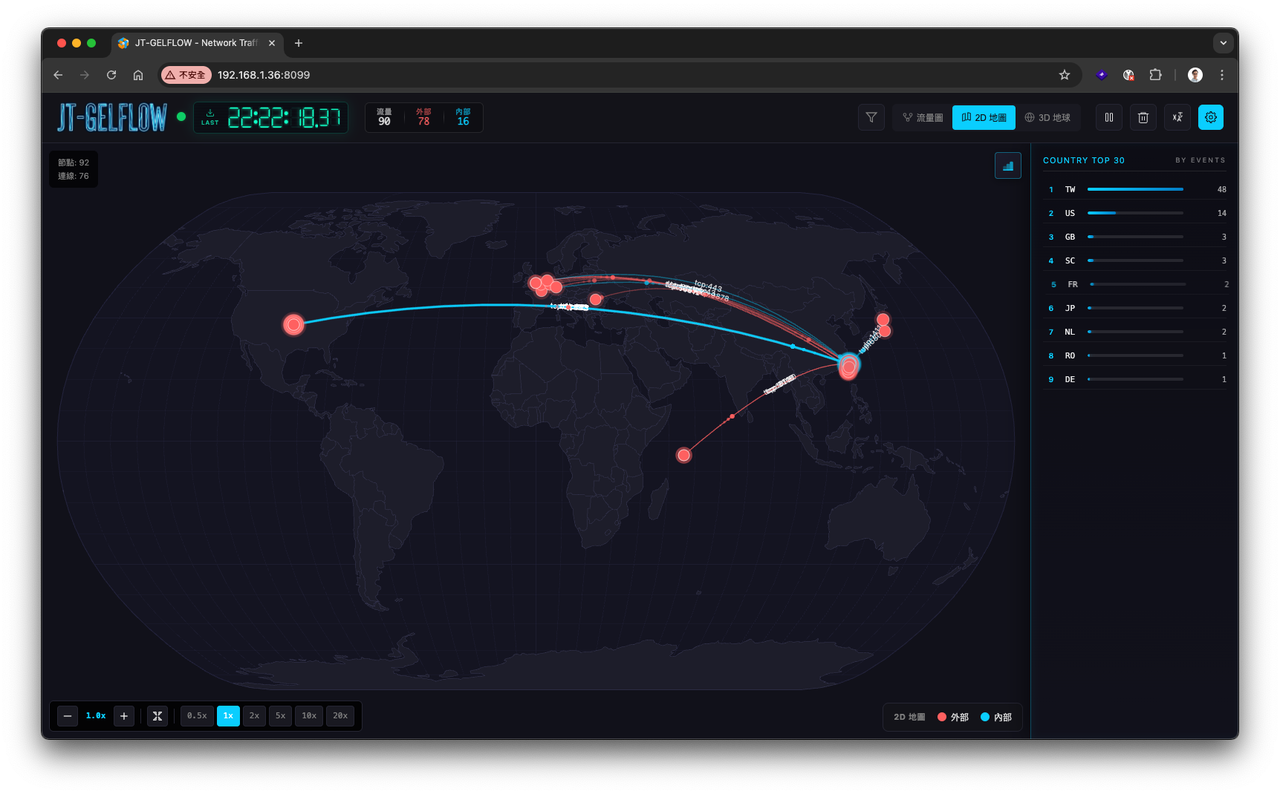

2D 地圖

麥卡托投影世界地圖，依 GeoIP 座標繪製流量弧線。可拖曳平移，滾輪縮放至 16 倍。

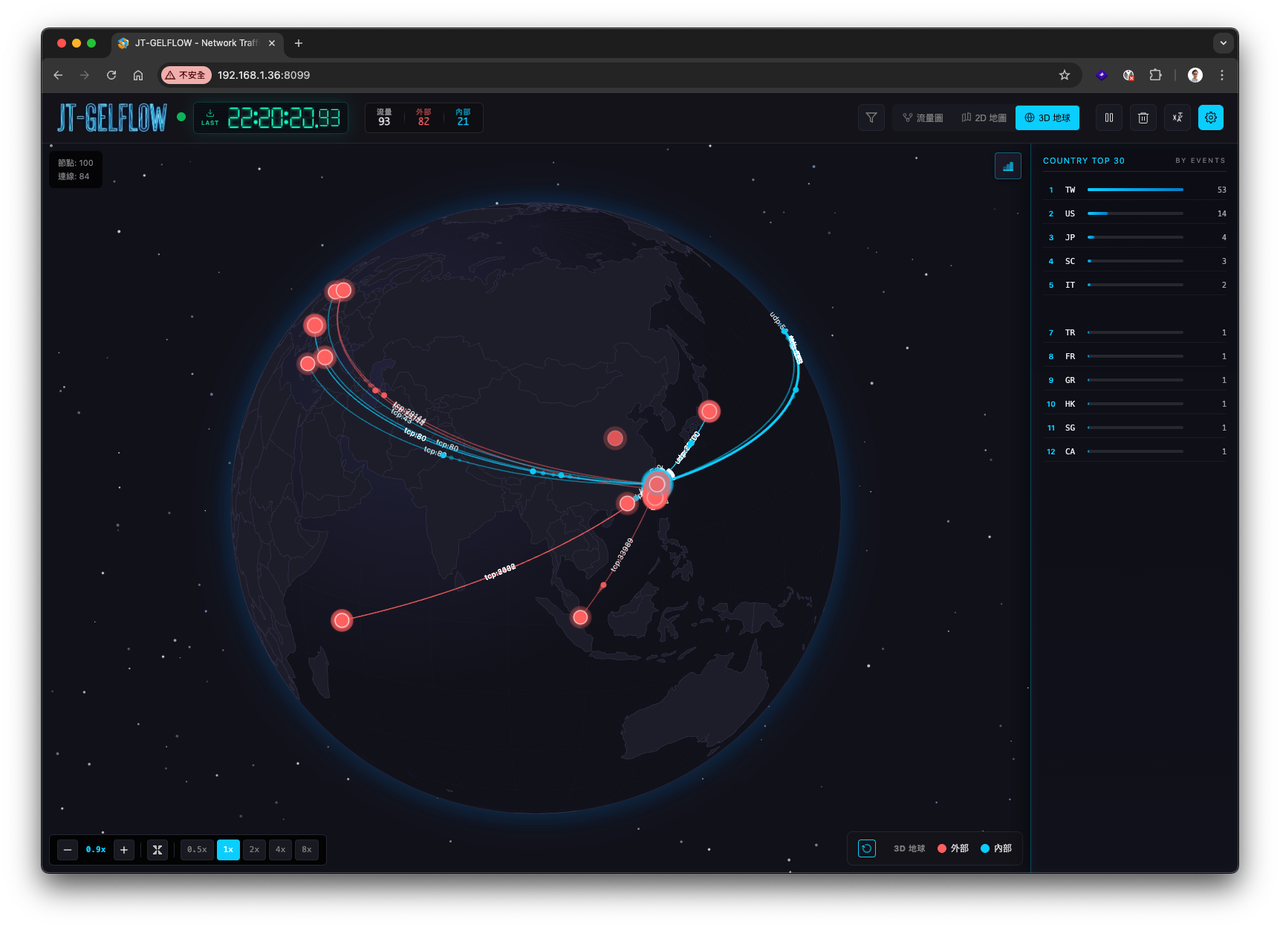

3D 地球

互動式立體地球儀。可自動旋轉、拖曳定位、滾輪縮放，並可選擇開啟星空背景。

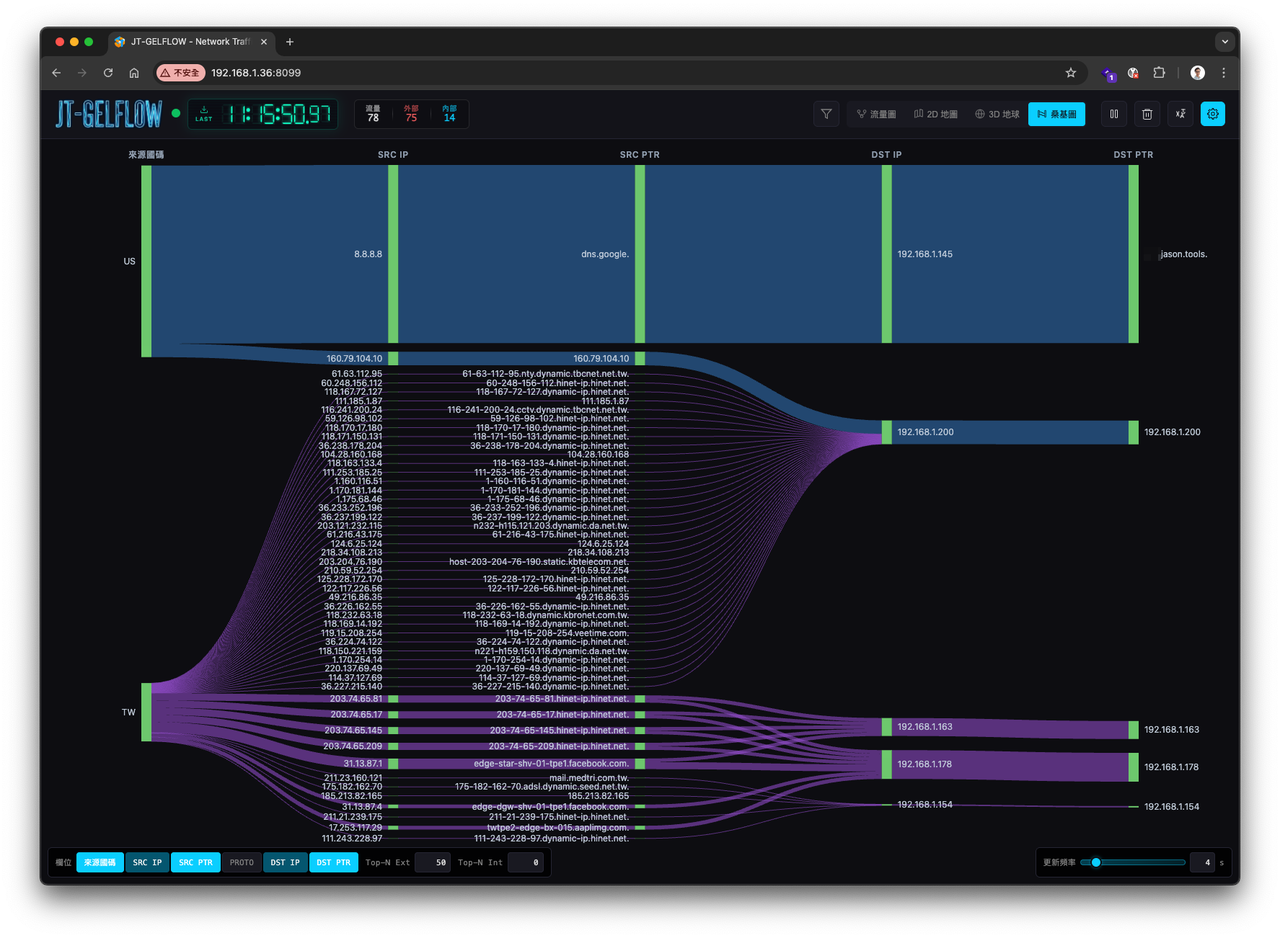

桑基圖

由左至右呈現「外網 → 內網」的流量帶，粗細反映流量。欄位可開關（國別、PTR 反解、協定）。游標停在帶上會點亮整條鏈路。欄位顯示名稱整合於「欄位對應」設定。

給網管 / Ops 用的工具。

把 Graylog 的 firehose 變成一眼看懂的畫面。

GELF UDP + TCP

標準 GELF 接收器，UDP 12201 / TCP 12202，支援 chunked 與 gzip。

欄位自動探索

傳進來的訊息欄位會即時顯示在設定面板，並自動推論型別。

範本引擎

{a||b|default} 多重 fallback，節點與邊標籤皆適用。

區域分類

以 CIDR 分 Internal / External / Inbound / Outbound，亦支援完全自訂區域。

Top-N + 篩選

每個檢視可獨立設定上限與 IP 白名單，繁忙網路也維持畫面清爽。

即時搜尋

依 IP / port / protocol / 關鍵字過濾。多詞 AND，- 為排除。

WebSocket 100 ms

緊湊推送迴圈、hash 比對去重、自動清理未回應的 client。

多語系

UI 與設定皆支援 English / 繁體中文。

systemd 服務

已套用權限隔離的 service 檔，搭配 CLI 一行升級／解除安裝。

欄位名稱不一樣？對應就好。

Pipeline 沒用標準 GELF 欄位名（Suricata、自家加工、廠商輸出）— 在五個設定區塊裡對應過去。改其中一個常常要連帶改另一個。

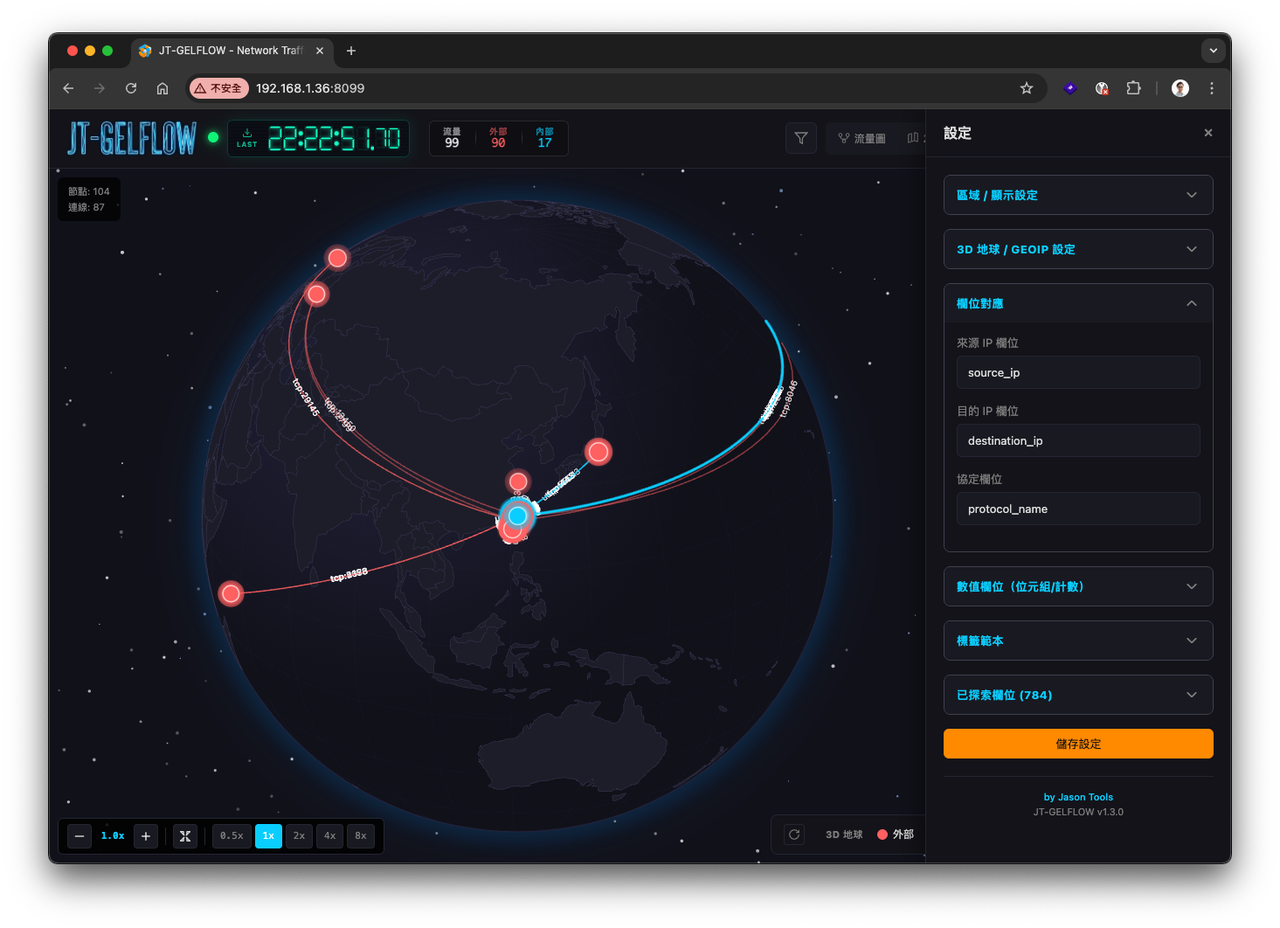

欄位對應

來源 / 目的 IP、協定、PTR、國碼。

IP：source_ip · src_ip · srcip · suricata_srcip …

協定：protocol_name · proto · ip_proto · l4_proto

數值欄位

每筆流量加總的數值欄位（位元組 / 計數）。沒長度欄位？填個訊息中不存在的名稱、預設值留 1，整個 dashboard 變成事件計數。

常見命名：network_bytes · bytes · length · datalen · octets — 看實際收到的訊息上是哪一個

標籤範本

節點與連線文字，用 {field} 引用。「欄位對應」改了，這裡同時要改成新的欄位名。

範例：{suricata_srcip_ptr||suricata_srcip}

GeoIP / 地理定位

2D 地圖 / 3D 地球的座標欄位（字串 "緯度,經度"）。跟欄位對應獨立 — 改 src_field 不會自動改這裡。

預設：source_ip_geolocation · destination_ip_geolocation

常見其他命名：src_geolocation · srcip_geolocation · geoip_src_location

區域設定

內外網 CIDR、Top-N 限制、各檢視套用範圍。

預設內網：192.168.0.0/16 · 10.0.0.0/8 · 172.16.0.0/12

完整 Suricata 範例與注意事項 → README · 欄位對應

看見你的網路在呼吸。

看它跑起來。
